Jakie są wymagania instalacyjne dla silnika o mocy 500 kW?

Jako dostawca silników o mocy 500 kW często jestem pytany o wymagania instalacyjne dla tych potężnych maszyn. Silnik o mocy 500 kW to znacząca inwestycja, a prawidłowa instalacja ma kluczowe znaczenie dla zapewnienia jego optymalnej wydajności, trwałości i bezpieczeństwa. W tym poście na blogu omówię kluczowe wymagania instalacyjne silnika o mocy 500 kW, dostarczając cennych informacji osobom chcącym zintegrować taki silnik ze swoją działalnością przemysłową.

Przygotowanie witryny

Pierwszym krokiem przy montażu silnika o mocy 500 kW jest przygotowanie miejsca montażu. Wiąże się to z kilkoma ważnymi kwestiami:

Wymagania przestrzenne

Silnik o mocy 500 kW jest stosunkowo duży i wymaga odpowiedniej przestrzeni do instalacji, obsługi i konserwacji. Silnik powinien być zainstalowany w dobrze wentylowanym pomieszczeniu z wystarczającą przestrzenią wokół niego, aby zapewnić odpowiednią cyrkulację powietrza. Ogólną zasadą jest, że ze wszystkich stron silnika powinno być co najmniej 3 stopy prześwitu i 5 stóp prześwitu nad nim. Przestrzeń ta jest niezbędna, aby zapobiec przegrzaniu i zapewnić łatwy dostęp personelowi konserwacyjnemu.

Fundacja

Silnik należy zamontować na solidnym i równym fundamencie, aby zapobiec wibracjom i zapewnić stabilną pracę. Fundament powinien być zaprojektowany tak, aby utrzymać ciężar silnika i całego powiązanego z nim wyposażenia, takiego jak sprzęgła i paski. W przypadku silnika o mocy 500 kW zazwyczaj zaleca się fundament betonowy. Fundament powinien mieć grubość co najmniej 12 cali i być odpowiednio wzmocniony, aby wytrzymać siły dynamiczne generowane przez silnik.

Zasilanie elektryczne

Silnik o mocy 500 kW wymaga znacznej ilości energii elektrycznej. Przed montażem należy koniecznie upewnić się, że zasilanie elektryczne w miejscu instalacji jest wystarczające. Silnik należy podłączyć do dedykowanego obwodu elektrycznego o odpowiednim napięciu i wydajności prądowej. Zasilanie elektryczne powinno być również zabezpieczone odpowiednimi wyłącznikami i bezpiecznikami, aby zapobiec przeciążeniom elektrycznym i zwarciom. Zaleca się konsultację z wykwalifikowanym inżynierem elektrykiem w celu zaprojektowania i zainstalowania układu elektrycznego silnika.

Montaż silnika

Po przygotowaniu miejsca kolejnym krokiem jest montaż silnika. Obejmuje to następujące kroki:

Wyrównanie

Właściwe ustawienie silnika w stosunku do napędzanego sprzętu ma kluczowe znaczenie dla wydajnej pracy i zapobiegania przedwczesnemu zużyciu. Niewspółosiowość może powodować nadmierne wibracje, hałas i uszkodzenie silnika i napędzanego sprzętu. Aby zapewnić prawidłowe ustawienie, powszechnie stosuje się laserowe narzędzia do ustawiania. Narzędzia te umożliwiają dokładny pomiar współosiowości silnika i napędzanego sprzętu oraz dostarczają instalatorowi informacji zwrotnych w czasie rzeczywistym.

Instalacja sprzęgła

Silnik jest zwykle połączony z napędzanym sprzętem za pomocą sprzęgła. Dostępnych jest kilka rodzajów sprzęgieł, w tym sprzęgła elastyczne i sprzęgła sztywne. Wybór sprzęgła zależy od konkretnego zastosowania oraz wymagań silnika i napędzanego urządzenia. Podczas montażu złącza ważne jest dokładne przestrzeganie instrukcji producenta, aby zapewnić prawidłowy montaż i wyosiowanie.

Instalacja paska (jeśli dotyczy)

W niektórych zastosowaniach silnik można połączyć z napędzanym sprzętem za pomocą paska. Podczas zakładania paska ważne jest, aby upewnić się, że pasek jest odpowiednio napięty. Nadmierne naprężenie może powodować nadmierne zużycie paska i łożysk silnika, natomiast niedostateczne naprężenie może powodować poślizg paska, co skutkuje zmniejszoną wydajnością i przenoszeniem mocy.

Instalacja układu chłodzenia

Silnik o mocy 500 kW generuje znaczną ilość ciepła podczas pracy, dlatego istotne jest posiadanie skutecznego układu chłodzenia, aby zapobiec przegrzaniu. Dostępnych jest kilka typów układów chłodzenia silników, w tym chłodzenie powietrzem, chłodzenie wodą i chłodzenie oleju.

Chłodzenie powietrzem

Chłodzenie powietrzem jest najprostszą i najczęstszą metodą chłodzenia silników. W układzie chłodzonym powietrzem silnik jest wyposażony w wentylator, który wdmuchuje powietrze na powierzchnię silnika w celu rozproszenia ciepła. Podczas instalowania silnika chłodzonego powietrzem ważne jest, aby upewnić się, że wlot i wylot powietrza nie są zablokowane, aby umożliwić prawidłową cyrkulację powietrza.

Chłodzenie wodne

Chłodzenie wodą jest bardziej efektywną metodą chłodzenia silników, zwłaszcza w zastosowaniach wymagających dużej mocy. W układzie chłodzonym wodą woda przepływa przez płaszcz chłodzący wokół silnika w celu pochłaniania ciepła. Podczas instalowania silnika chłodzonego wodą ważne jest, aby upewnić się, że dopływ wody jest czysty i wolny od zanieczyszczeń, aby zapobiec zatykaniu układu chłodzenia. Należy również monitorować i kontrolować natężenie przepływu wody i temperaturę, aby zapewnić optymalną wydajność chłodzenia.

Chłodzenie oleju

Chłodzenie oleju to kolejna metoda chłodzenia silników, szczególnie w zastosowaniach, w których spodziewane są wysokie temperatury. W układzie chłodzonym olejem olej przepływa przez silnik w celu pochłaniania ciepła. Podczas instalowania silnika chłodzonego olejem ważne jest, aby zapewnić utrzymanie poziomu oleju na właściwym poziomie i regularnie wymieniać olej, aby zapobiec zanieczyszczeniu i degradacji.

Instalacja systemu sterowania

Silnik o mocy 500 kW jest zwykle sterowany przez układ sterowania, który umożliwia uruchamianie, zatrzymywanie i kontrolę prędkości silnika. System sterowania może obejmować rozrusznik silnika, przemiennik częstotliwości (VFD) i panel sterowania.

Instalacja rozrusznika silnika

Rozrusznik silnika jest odpowiedzialny za uruchamianie i zatrzymywanie silnika. Dostępnych jest kilka typów rozruszników silników, w tym rozruszniki bezpośrednie (DOL), rozruszniki gwiazda-trójkąt i softstarty. Wybór rozrusznika silnika zależy od konkretnego zastosowania i wymagań silnika. Podczas instalowania rozrusznika silnika ważne jest, aby upewnić się, że ma on odpowiednie wymiary i parametry znamionowe dla silnika.

Instalacja napędu o zmiennej częstotliwości (VFD).

VFD to urządzenie pozwalające na precyzyjną kontrolę prędkości i momentu obrotowego silnika. Podczas instalowania VFD ważne jest, aby upewnić się, że jest on prawidłowo zainstalowany i skonfigurowany. Przetwornicę częstotliwości należy zainstalować w dobrze wentylowanym pomieszczeniu, aby zapobiec przegrzaniu, a także podłączyć ją do silnika i zasilania elektrycznego za pomocą odpowiednich kabli i złączy.

Instalacja Panelu Sterowania

Panel sterowania stanowi interfejs pomiędzy operatorem a systemem sterowania silnikiem. Zwykle zawiera przełączniki, przyciski i wskaźniki służące do sterowania i monitorowania silnika. Podczas instalowania panelu sterowania ważne jest, aby był on łatwo dostępny, a okablowanie było odpowiednio oznakowane i uporządkowane.

Względy bezpieczeństwa

Bezpieczeństwo jest sprawą najwyższej wagi przy montażu silnika o mocy 500 kW. Należy wziąć pod uwagę następujące względy bezpieczeństwa:

Bezpieczeństwo elektryczne

Jak wspomniano wcześniej, zasilanie elektryczne silnika powinno być prawidłowo zainstalowane i zabezpieczone, aby zapobiec zagrożeniom elektrycznym. Wszystkie połączenia elektryczne powinny być wykonane przez wykwalifikowanego elektryka, a silnik powinien być uziemiony, aby zapobiec porażeniu prądem.

Bezpieczeństwo mechaniczne

Silnik i związane z nim wyposażenie należy chronić przed przypadkowym kontaktem z ruchomymi częściami. Wokół wentylatora silnika, sprzęgła i pasków należy zainstalować osłony, aby zapobiec obrażeniom personelu.

Bezpieczeństwo przeciwpożarowe

Silnik należy zamontować w pomieszczeniu ognioodpornym, a na wypadek pożaru należy zainstalować odpowiednie systemy przeciwpożarowe. Instalacja elektryczna powinna być również zaprojektowana tak, aby zapobiegać pożarom instalacji elektrycznych.

Uruchomienie i testowanie

Po zainstalowaniu silnika ważne jest jego uruchomienie i przetestowanie, aby upewnić się, że działa prawidłowo. Uruchomienie obejmuje sprawdzenie instalacji, okablowania i systemu sterowania, aby upewnić się, że wszystko jest w porządku. Testowanie polega na uruchomieniu silnika przy różnych prędkościach i obciążeniach w celu sprawdzenia jego działania i zidentyfikowania potencjalnych problemów.

Podczas rozruchu i testowania należy monitorować następujące parametry:

• Temperatura: Należy monitorować temperaturę silnika, aby upewnić się, że nie przekracza wartości granicznych zalecanych przez producenta.
• Wibracja: Należy monitorować wibracje silnika, aby upewnić się, że mieszczą się w dopuszczalnych granicach. Nadmierne wibracje mogą wskazywać na niewspółosiowość lub inne problemy.
• Prąd i napięcie: Należy monitorować prąd i napięcie silnika, aby upewnić się, że mieszczą się w określonym zakresie.

Podsumowując, instalacja silnika o mocy 500 kW wymaga starannego planowania, właściwych technik instalacji i ścisłego przestrzegania przepisów bezpieczeństwa. Przestrzegając wymagań instalacyjnych opisanych w tym poście na blogu, możesz mieć pewność, że Twój silnik o mocy 500 kW będzie działał wydajnie, niezawodnie i bezpiecznie.

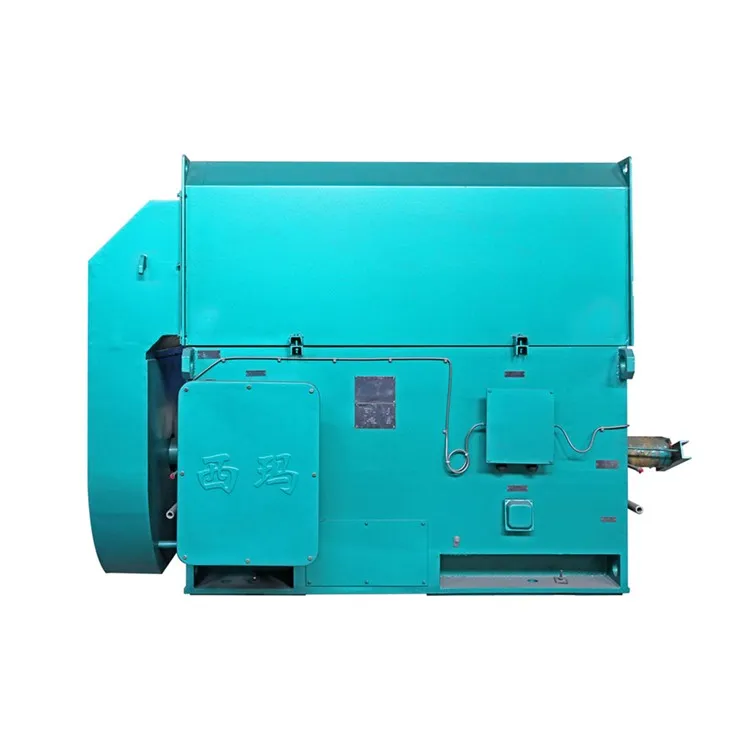

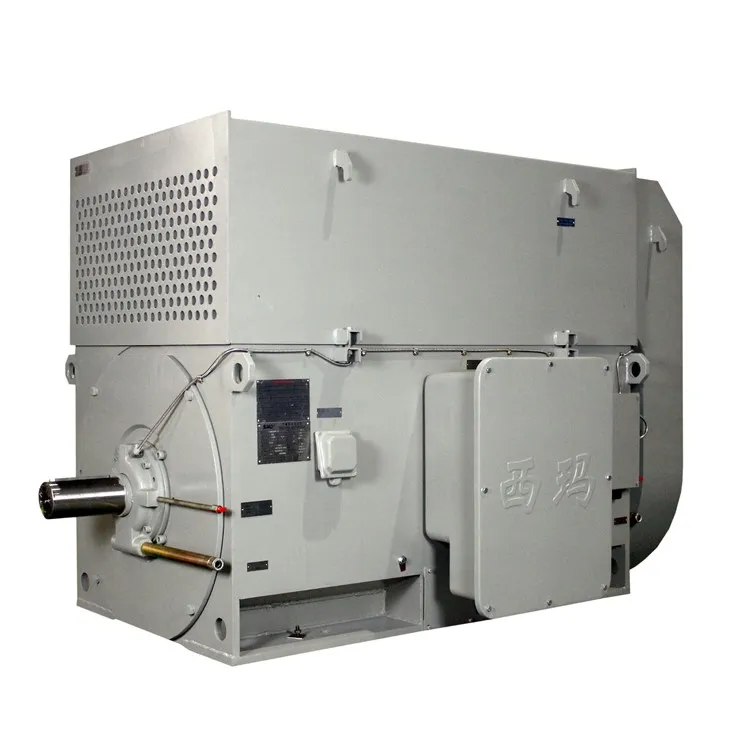

Jeśli szukasz silnika o mocy 500 kW lub masz jakiekolwiek pytania dotyczące instalacji silnika, skontaktuj się z nami. Jesteśmy wiodącym dostawcą wysokiej jakościPrzemysłowe silniki asynchroniczne,Silnik o ciągłym obrocie, ISilnik 1000KW. Nasz zespół ekspertów jest gotowy pomóc Ci w doborze silnika i potrzebach związanych z instalacją.
